ZL15F系列装载机驱动桥

产品类型: 工程机械系列驱动桥

地址:山东省肥城市康王西路257号

电话:0538-3302973   3302651   3302663   2095186   2095198

电话:2095197   2095188

售后服务电话:4006217988

配 件 部:0538-2095198   3302651

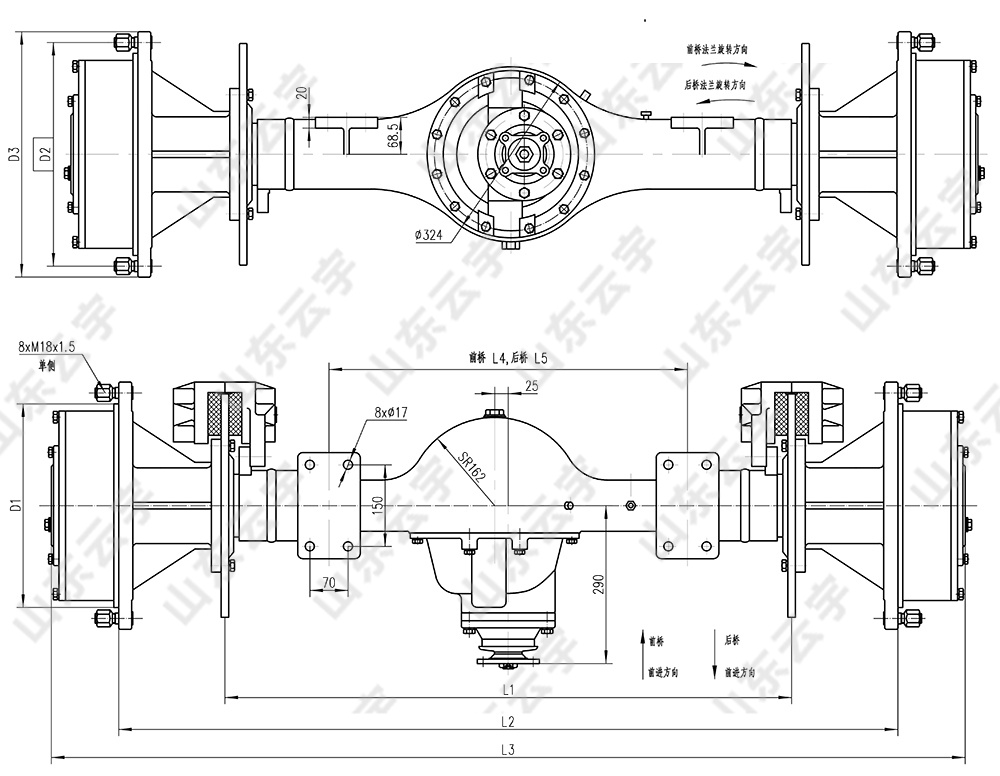

  • 结构尺寸说明:

    1. ZL16E驱动桥输入法兰的旋向与图示相反。

    2. ZL16E轮辋螺母规格为M20×1.5,对边S=30,SR22,其余尺寸如图所示。

    3. ZL16E驱动桥的安装盘为双盘,安装孔尺寸为973/150×65,安装盘厚度为137,其余尺寸如图所示。



    连 接 尺 寸
          桥 型
    桥 型
    ZL10B
    ZL15F
    ZL15F(A)
    ZL16E
    ZL16D
    L1
    1039
    1040
    1132
    1040
    L2
    1390
    1430
    1482
    1390
    L3
    1637
    1677
    1729
    1637
    L4
    670
    658
    793
    658
    L5
    670
    720
    793
    720
    D1
    ϕ340H11
    ϕ374H11
    ϕ315H11
    ϕ315H11
    D2
    ϕ377
    ϕ414
    ϕ380
    ϕ380
    D3
    ϕ416
    ϕ454
    ϕ420
    ϕ420
    R1
    R157
    R167
    R162
    R162
    R2
    R227
    R227
    R232
    R232
  • 结构特点

    ● 驱动桥采用两级减速结构。

    ● 主传动为螺旋锥齿轮,承载能力大,效率高

    ● 轮边为行星减速结构。

    ● 主减部分装有普通锥齿轮差速器,结构简单,差速灵活

    ● 桥壳材料为铸钢,刚性好。

    ● 制动器为钳盘制动,制动力矩大。

    ● 输入法兰有三种供用户选择。

  • 技术参数
                  桥型
     参数
    ZL10B
    ZL15F
    ZL15F(A)
    ZL16D
    ZL16E
    主传动比
    5.833
    5.833
    5.833
    5.833
    5.833
    轮边传动比
    3.23
    3.9
    3.23
    4.4
    4.4
    总传动比
    18.84
    22.75
    18.84
    25.665
    25.665
    桥  荷
    7500Kg
    7500Kg
    7500Kg
    7500Kg
    7500Kg
    输入扭矩
    785N.m
    785N.m
    785N.m
    785N.m
    785N.m
    制动器
    缸  数
    2
    2
    2
    2
    2
    缸  径

    Ф75

    Ф75
    Ф75
    Ф75
    Ф75
    制动油压
    9.8MPa
    9.8MPa
    9.8MPa
    9.8MPa
    9.8MPa
    制动半径
    R157
    R167
    R167
    R162
    R162
    制动力矩
    4070N.m
    4300N.m
    4300N.m
    4300N.m
    4300N.m
